Réamhrá trealaimh

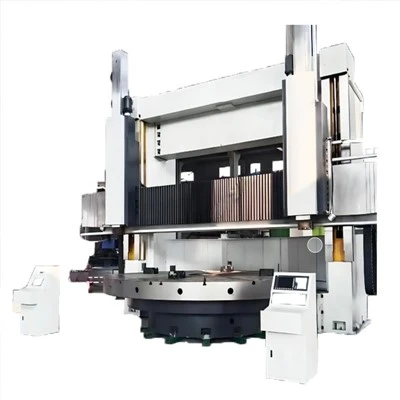

Tá cumais meaisínithe eisceachtúla ag an meaisín casadh VTL seo, le trastomhas uasta suas le 5000 mm, trastomhas boird de 4500 mm, agus uas -airde casadh 4500 mm. Láimhseálann sé go héasca raon leathan de phíosaí móra oibre. Tacaíonn an t -inoibriú le huas -acmhainn ualach de 50 tonna, ag soláthar tacaíochta seasmhach do chodanna troma garbh nó críochnaithe agus ag cinntiú próiseas meaisínithe slán.
I dtéarmaí cumhachta agus beachtais, tá an ceann fearsaide á thiomáint ag mótar servo 90 kW trí ghiarbhosca ingearach dhá-luas, ag tairiscint coigeartú luais solúbtha agus cobhsaí. Ligeann sé seo don mheaisín dul in oiriúint go cruinn do choinníollacha meaisínithe éagsúla, ó gharbh go hoibríochtaí críochnúcháin. Seachadann an córas aschur ard-chasmhóiminte chun ábhar ard-neart a ghearradh go héifeachtach agus ag an am céanna cruinneas rothlach den scoth a choinneáil. Cinntíonn sé seo go bhfuil cruinneas ardtoiseach agus cáilíocht dromchla na gcomhpháirteanna machined. Ina theannta sin, cuireann an leibhéal torainn íseal le linn oibríochta le timpeallacht ceardlainne níos compordaí.
Cibé an bhfuil sé ag casadh flanges mhóra, moil, sorcóirí, nó meaisínithe beacht dromchlaí casta, seasann an CK5250X45/50 amach lena raon meaisínithe gan íoc, acmhainn ualach-ualach, agus cobhsaíocht oibríochtúil. Seachadann Meaisín Turning VTL réiteach éifeachtach, beacht agus iontaofa do dhéantúsaíocht chomhpháirte ar mhórscála, ag cuidiú le fiontair feabhas a chur ar tháirgiúlacht agus ar chaighdeán meaisínithe san earnáil déantúsaíochta troma.
Clibeanna Te: Meaisín casadh VTL, déantúsóirí meaisín casadh VTL na Síne VTL, soláthróirí, monarcha
Paraiméadar teicniúil
|
Sonraíochtaí Sonraíochtaí |
CK5250X45/50 |
|
Trastomhas uasta casadh |
5000 mm |
|
Trastomhas boird |
4500 mm |
|
Airde meaisínithe uasta |
3150 mm |
|
Meáchan uasta oibre oibre |
50 t |
|
Chasmhóimint uasta boird |
100 kN · m |
|
Raon luais boird |
1-40 r/min |
|
Stróc cothrománach de phost uirlis ingearach |
-50-2700 mm |
|
Stróc Ram de phost uirlis ingearach |
1600 mm |
|
RAM Toise Trasghearrthach |
260x260 mm |
|
Toise Trasghearrthach Shank Tool |
40 × 40 mm |
|
Fórsa gearrtha an phoist uirlis cheart |
70 KN |
|
Fórsa gearrtha an phoist uirlis chlé |
50 KN |
|
Raon ráta beatha an phoist uirlisí |
0.1-2000 mm/min |
|
Céimeanna ráta beatha |
Gan chéim |
|
Luas Traverse Mear an Phost Uirlisí |
2000 mm/min |
|
Chasmhóimint de mhótar servo beatha |
36 N·m |
|
Stróc crosbeam |
3500 mm |
|
Luas gluaiseachta crossbeam |
300 mm/min |
|
Príomhchumhacht mótair (servo) |
90 kW |
|
Crossbeam Ardaithe Cumhacht Mótair |
15 kW |
|
Cruinneas suiteála |
0.03 mm |
|
Cruinneas in -atrialltachta |
0.015 mm |
|
Cruinneas tríthoiseach meaisínithe |
IT7 |
|
Meáchan Uirlisí Meaisín (thart ar.) |
80 t |
|
Toisí foriomlána na huirlise meaisín |
7500x10500x7000 mm |
Trealamh caighdeánach
|
Níl |
Sonraíochtaí Sonraíochtaí |
|
1 |
Post Uirlis Chlé: Córas Siemens 828D (rialú 2-ais) |
|
2 |
Post uirlis cheart: Struchtúr DVT (Beijing Hyper Synchronous) |
|
3 |
Giarbhosca ingearach dhá-luas |
|
4 |
Príomh -mhótar: Mótar servo sioncronach Hyper Beijing, 90kw |
|
5 |
Trasghearradh Ram: 260 × 260 mm |
|
6 |
Treoirbhealaí Bíoma Uachtarach: Líneáil Cruach; Bhíoma le cosán sochorraithe |
|
7 |
Gach ding: Dingeacha copair |
|
8 |
Bhíoma le cosaint cruach dhosmálta |
